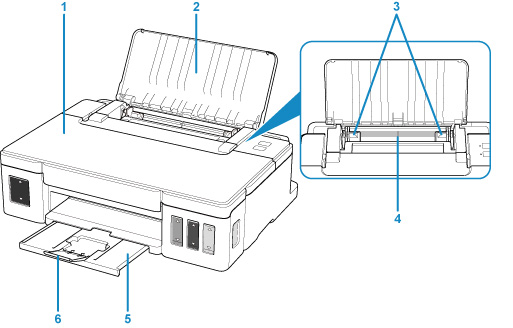

Pohled zepředu

(1) horní kryt

Po otevření je možné doplnit nádržky s inkoustem nebo vyjmout z tiskárny uvíznutý papír.

(2) opěrka papíru

Tuto opěrku otevřete, chcete-li vložit papír do zadní přihrádky.

(3) vodítka papíru

Posuňte vodítka tak, aby byla zarovnaná s oběma okraji papíru.

(4) zadní přihrádka

Sem vložte papír. Najednou lze vložit i dva a více listů stejného typu a velikosti, přístroj je bude zavádět po jednom.

• Vložení běžného nebo fotografického papíru
• Vkládání obálek

(5) výstupní zásobník na papír

Zde jsou vysouvány výtisky. Před tiskem ji vytáhněte.

(6) nástavec výstupního zásobníku

Po vytažení slouží jako opěrka vysunutého papíru. Při tisku ji roztáhněte.

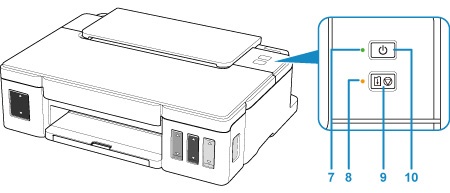

* Pro názornost svítí na obrázku všechny kontrolky.

(7) Kontrolka ZAPNOUT (ON)

Po zapnutí tiskárny nejprve bliká a pak svítí.

(8) Kontrolka Alarm

Pokud dojde k chybě, svítí nebo bliká.

(9) Tlačítko POKRAČOVAT/STORNO (RESUME/CANCEL)

Zruší probíhající tiskovou úlohu. Toto tlačítko můžete po vyřešení problému s tiskárnou použít k vymazání chybové zprávy a k pokračování v tisku.

(10) Tlačítko ZAPNOUT (ON)

Zapne nebo vypne napájení.
